GP6010氣體報警控制器
GP6010氣體報警控制器是一個以微處理器為基礎的可擴展的總線型控制系統,通道數和輸出可進行擴展，最多有36個探測器通道，采用智能尋址方式。它監測信息全面， 中文顯示直觀明了，模塊化設計，能夠單獨運行，也可組網運行，可根據用戶實際需要進行配置，外觀結構可以是壁掛式，也可安裝在防爆箱內。
GP6010采用獨特的DIN導軌模塊化單元設計，采用二個信號總線+二個電源線方式進行系統連接，每個通道都有工作狀態指示，有總的二組報警繼電器輸出，中文/英文顯示,操作快速便捷、易于維護、非常適合中小項目使用，節省連接線。
GP6010氣體探測報警系統滿足與上一級DCS系統、第三方SCADA系統通訊的不同通訊接口要求。為實現外部通訊鏈接，GP6010系統提供支持Modbus RTU協議的標準 RS-485串行通訊接口。
功能特點
- 集控單元內置總線回路，OLED中文顯示，極高的探測可靠性
- 模塊化設計，導軌安裝，配置靈活，可組成2路-36路的不同容量總線系統
- 模塊可分布式設計，模塊內部采用CAN總線連接
- 可以與多種可燃?xì)怏w/毒性氣體/氧氣探測器任意配置使用
- 內置32位計算機，帶自檢功能，有帶時間的歷史記錄儲存
- 每路探測器有獨立的狀態顯示，有低警、高警、故障和在線四個指示燈
- 可軟件控制輸出繼電器的控制邏輯，可組合報警輸出
- 可配接總線輸入輸出模塊，完成分布式聯動控制
- 顯示為中文，也可選英文，有聲光顯示，可顯示氣體種類及濃度
- 測量單位可選：%LEL 、%V/V、ppm、mg/m3
- 有總報警及總故障繼電器輸出、串行通訊輸出
- 有電源管理及充電功能，可配接備用電池，交流故障時自動切換
- 根據用戶需要，可制定通訊協議進行數字通訊
技術參數
| 功能名稱 | 型號 |
| 連接的變送器數量（通道數） | 單臺壁掛可配接2-36路總線氣體探測器 |
| 精確度 | 1%F.S 誤差：≤2%FS |
| 響應時間 | 1s |
| 顯示方式 | 集控單元128×64點陣OLED中文顯示 （報警信息、濃度信息、故障信息），每通道還有四個指示燈（低警、高警、故障、在線），有報警聲光指示，可對報警及故障進行記錄，有消音功能和自檢功能 |
| 總輸出控制 | 有一路總火警和總故障繼電器輸出（觸點容量30V/1A） |
| 報警方式 | 有聲音和光警報 |
| 安裝方式 | 壁掛式 |
| 歷史記錄 | 內置存儲器，可以記錄1000 條報警、故障或操作記錄 |
| 通訊接口 | RS-485接口（MODBUS），CAN總線，用于聯網 |
| 功耗 | 單臺壁掛機箱的最大容量為36路，最大功耗小于90W，路數的不同，功耗會不同 |
| 工作溫度 | -20°C~65°C |
| 工作電源 | AC220V ±20% 50HZ |
| 內置直流電源 | 內置24V,20A直流電源 |
| 備用電源 | 可配接鉛酸電池或UPS電源，DC24V 免維護鉛酸電池，電池容量根據配接探測器數量確定 |
| 外殼材質 | 鋼板噴塑 |
| 防雷設計 | 符合國家標準GB16838的要求，內置防浪涌器件 |

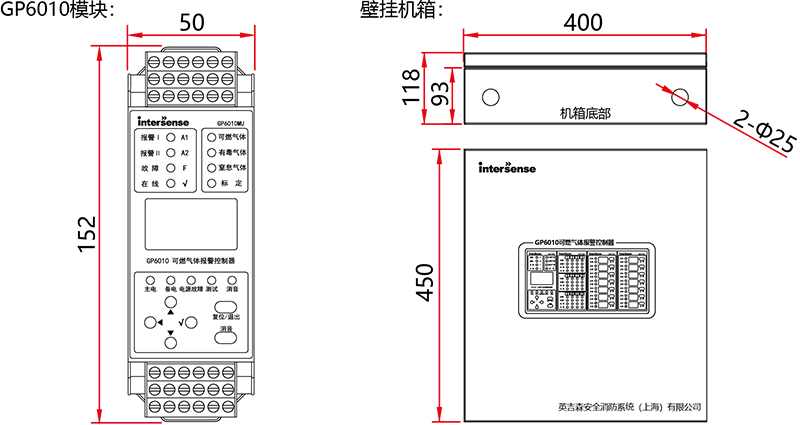

外形尺寸
